行以后，调试程序时，我们经常用到 INT 3，也就是熟悉的 CC 断点。但这条指令执行以后，CPU 去哪里寻找处理程序？如果从 3 环进入了 0 环，原来的代码位置和堆栈又保存在哪里？
这两节课围绕这些问题展开：先在 32 位环境下认识中断门，构造描述符并观察返回栈，再到 Win11 x64 中完成一次进入和返回实验。本文按视频里的顺序，把每一步及其对应结果整理出来。
IDT 是中断描述符表，IDTR 是记录这张表位置和界限的寄存器。第一课先在 WinDbg 中查看 IDTR，再用 dq 读取表中的内容。
r idtr dq @idtr
32 位环境中的门描述符占 8 字节，dq 显示的一个 8 字节数就对应一个表项。执行 INT 3 时，使用的是编号 3，也就是 IDT[3]。表项从 0 开始计数，不能把屏幕上的第三个数直接当成它。
图1：第一课通过编号3定位IDT中的门描述符
这与前面的调用门查找有所不同：调用门需要先拆段选择子，再根据索引查表；这里的中断编号直接用于定位 IDT 表项。
但找到表项，还没有得到完整的跳转信息。表项里存放的是门描述符，CPU 还要继续解释其中的字段。
第一课把中断门与调用门的结构放在一起理解。阅读中断门时，重点看三部分：入口偏移、段选择子，以及权限和类型字段。
32 位入口偏移被分成高、低两个 16 位字段，把它们拼接起来，才得到完整的 32 位偏移。段选择子则指向目标代码段，需要继续到 GDT 中查找相应描述符。
因此，查找过程可以连成一条线：
中断编号 → IDT中的门 → 门内的段选择子 → GDT中的目标代码段 └→ 拼接入口偏移，确定处理代码的位置
构造实验用的门时，视频填写的属性字节是 EEh：P 为 1、DPL 为 3，类型为 Eh，对应本实验的中断门。门的 DPL 与目标代码段的权限要分开看，不能因为门的 DPL 是 3，就认为处理代码也只能在 3 环执行。
例如，第一课的目标选择子是 0008。按前面课程学过的拆法，它指向 GDT 中索引为1的表项。这样，门里的选择子、GDT里的代码段描述符，以及最后执行处理代码的位置，才建立起对应关系。只拼出函数地址，却没有看选择子指向哪里，仍然没有把整个跳转过程读完整。
这也是为什么实验还要填写目标代码段选择子：门解决入口问题，选择子进一步指向要进入的代码段。
第一课接下来强调的是换栈。对于课中从 3 环进入 0 环的情况，CPU 会切换到内核栈，其位置来自 TSS。课程在这里先说明来源，没有继续展开 TSS 的内部结构。
换栈以后，返回原程序仍然需要旧的栈位置；跳转以后，也需要知道应该回到哪条指令。因此，这些信息要先保存到新栈中。

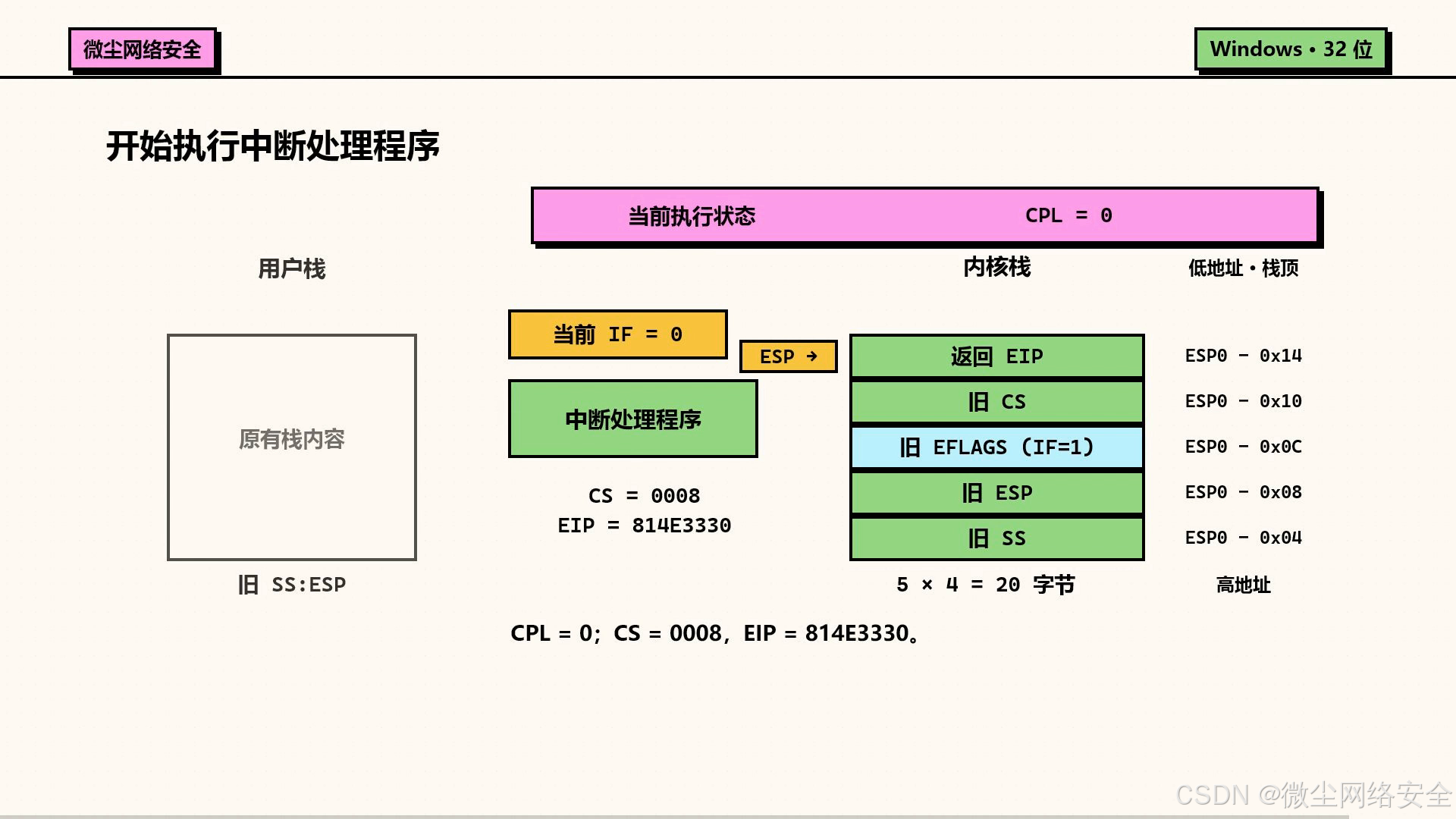

图2：32位跨级进入时，内核栈保存的返回信息
图中从栈顶向下，依次为返回 EIP、旧 CS、旧 EFLAGS、旧 ESP、旧 SS。它们分别保留了返回地址、原代码段、标志寄存器和原栈位置。
理解这里，不妨联系普通函数调用：调用后要能返回，就必须留下返回信息。中断门涉及的状态更多，跨级时还换了栈，所以保存的内容也更多。
与调用门对照时，课程特别指出了 EFLAGS。中断返回需要恢复这部分状态，不能直接套用调用门的返回方式。第一课实际代码使用 IRETD，与这里的 32 位返回栈对应。
实验目标是自己构造一个中断门，让程序通过它进入自定义函数。
先查看 IDT 的范围。视频中表界限为 0x7FF，对应大小为 0x800 字节；每项 8 字节，因此共有 0x100，也就是 256 项。
这里的界限是最后一个有效字节的偏移，计算总大小时要加1。编号从0开始，256项对应的编号范围是00h到FFh。视频先展开整张表，再选择实验位置，正是为了把表的范围、表项大小和编号关系放在一起看。
随后，课程在当时的表中选取偏移 0x100 的位置。这里要区分“字节偏移”和“中断编号”：
表项编号 = 0x100 ÷ 8 = 0x20
所以程序写的是 INT 20h。它要找的是 IDT[20h]，该项在这张32位表中的位置才是“基址加0x100”。
接着运行测试程序，打印 GetRegister 的地址，并等待输入。等待期间，在 WinDbg 中填写门描述符。视频中的处理函数核心代码是：
void __declspec(naked) GetRegister()
{
__asm {
int 3
mov tmp, 1
iretd
}
}其中 INT 3 用于进入后停住观察，mov 是处理函数里的操作，IRETD 用于中断返回。主程序在等待结束后执行 INT 20h。
主程序的顺序也值得对照：先打印处理函数和 main 的地址，再打印初始 tmp，通过 getchar() 等待，之后触发中断，最后再次打印 tmp。这个等待点给调试器留下了修改IDT的时间；处理函数地址尚未取得时，就无法完成入口字段的填写。
本次32位实验的入口为 010A1000，拆分后，高16位是 010A，低16位是 1000。再填入属性 EE、中间的 00 和目标选择子 0008，得到：
010A EE 00 0008 1000
合起来就是 010AEE0000081000。将它写入目标表项后，再读回确认，检查地址与属性是否填对。这里的地址来自视频当次运行，自己实验时应使用自己程序打印的地址。
读回时也按相同方向拆解：010A和末尾的1000还原入口，中间的0008对应选择子，EE对应属性。这样检查，能够把“命令写进去了”和“写进去的内容正确”区分开，避免只看到内存数值变化就继续执行。
视频还读取并调整了 CR4，关闭该实验涉及的 SMEP 保护，再恢复运行。随后调试器在自定义函数中的 INT 3 处停住，反汇编显示的正是 INT 3、变量赋值和 IRETD。

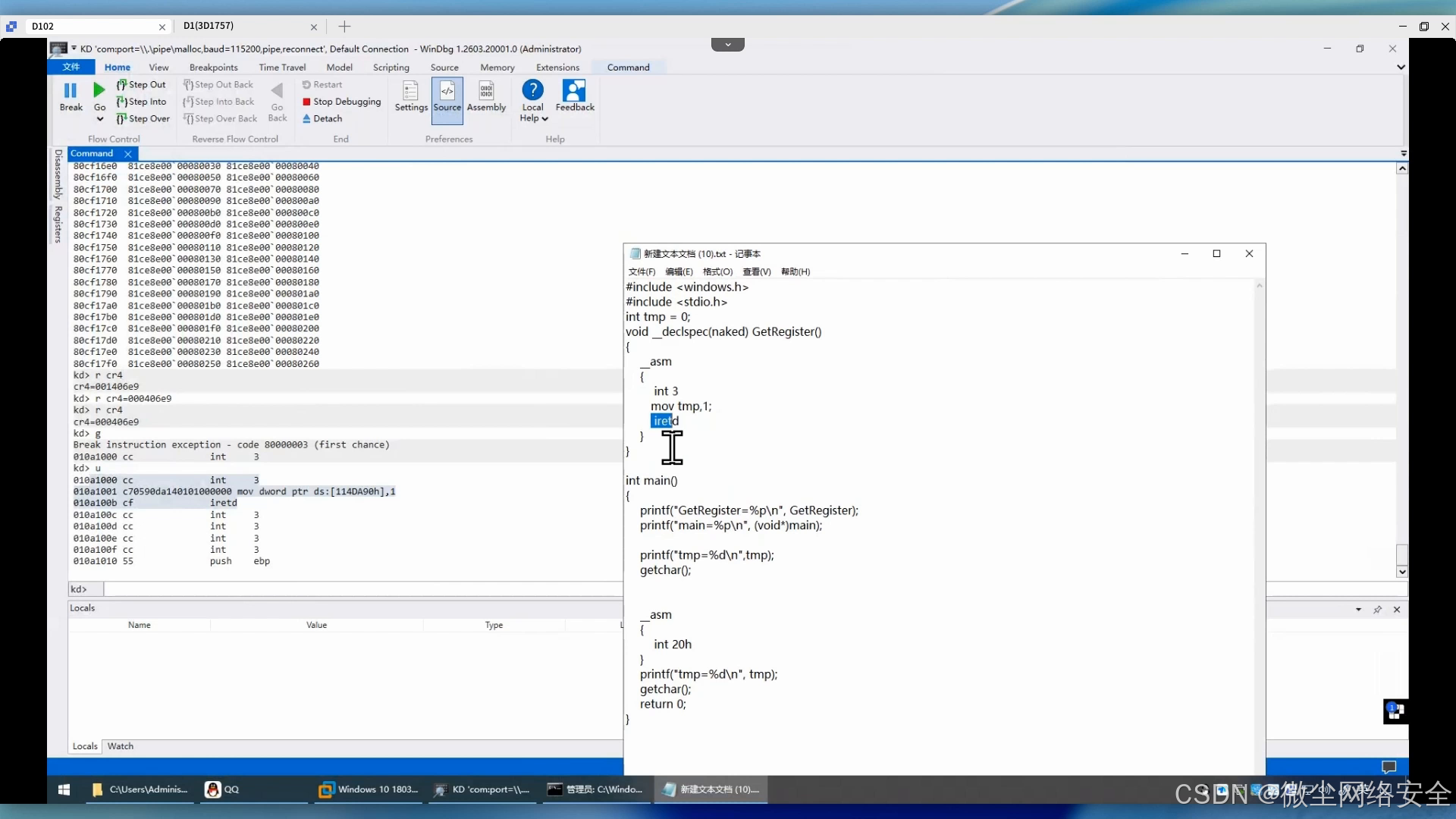

图3：32位实验进入自定义函数，源代码与反汇编相互对应
跳进函数以后，第一课继续执行：
dd esp
这一步把前面的栈示意图变成了实际数据。视频中的栈内容如下：
| 栈中的值 | 对应内容 |
|---|---|
| 010A1116 | 返回 EIP |
| 0000001B | 旧 CS |
| 00000212 | 旧 EFLAGS |
| 004FF7C0 | 旧 ESP |
| 00000023 | 旧 SS |
接着执行 u 010a1116，查看返回地址处的代码，再对照触发中断的位置，就能看出程序返回后会从哪里继续。
这里不要混淆两个地址：返回EIP指向要继续执行的代码，旧ESP指向进入之前的栈。前者用反汇编命令查看，后者则按内存内容查看。第一课正是把这些值一个个拿出来核对，而不是仅凭数值看起来像地址，就认定返回现场已经理解了。

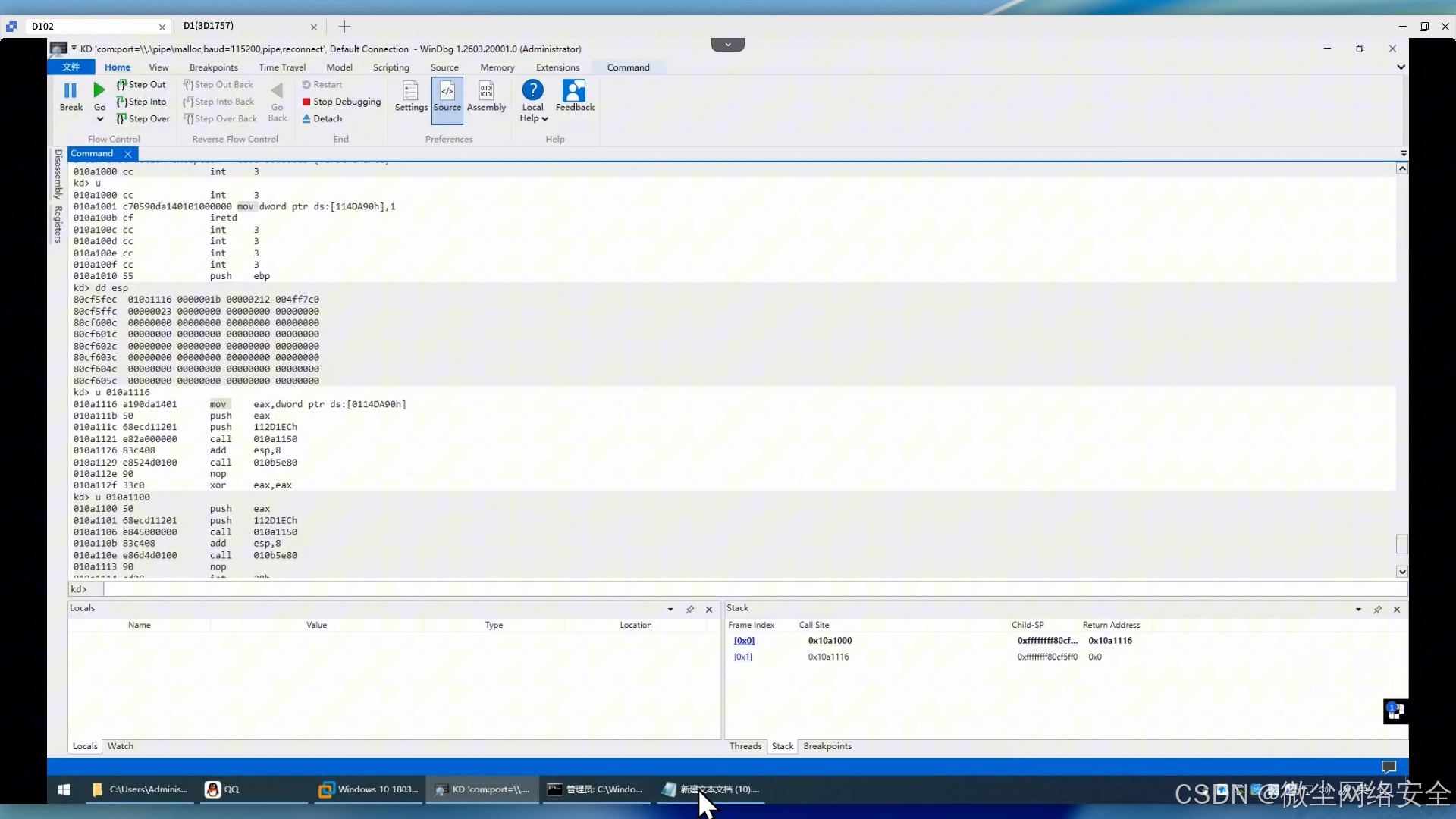

图4：读取ESP指向的内容，并反汇编栈中保存的返回地址
旧 CS、旧 ESP 和旧 SS 同样不是无关数据。进入处理程序时，代码段和栈已经发生变化，返回时必须恢复原状态，才能继续执行原来的程序。
第一课演示到这里，重点是观察入口和返回栈。视频保留了用于调试的 INT 3，并说明完整体验返回流程时，应去掉该断点、重新编译再做实验；不能把这次停住观察直接写成已经展示了完整返回。
第二课换到 Win11 x64，实验思路延续上一课，但门描述符扩展为16字节。

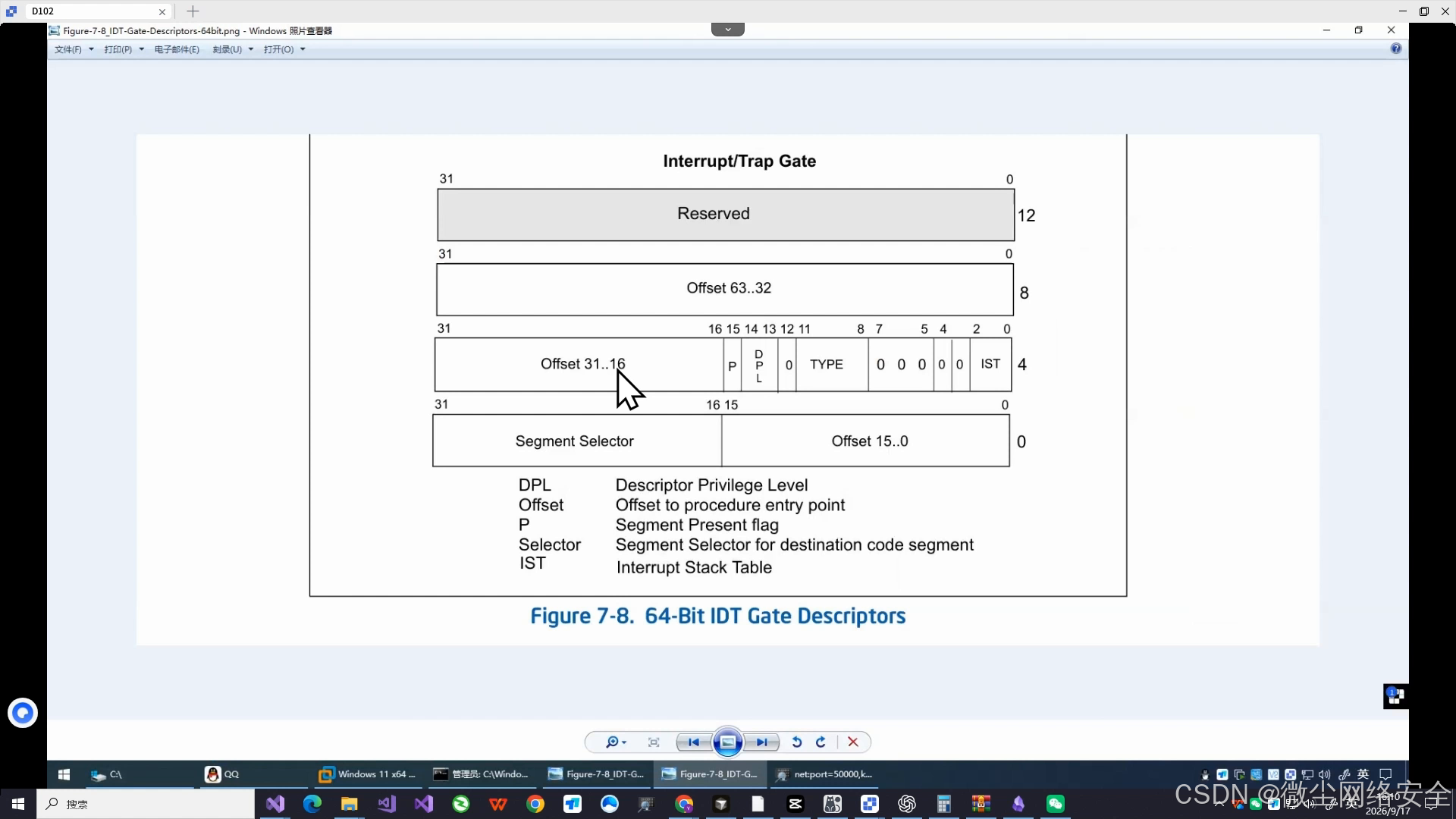

图5：64位门描述符，入口偏移分成三个字段
入口偏移由低16位、中间16位和高32位组成。视频打印的函数地址为 00007FF60EBC11A0，因此拆分为：
Offset 15..0 ：11A0 Offset 31..16 ：0EBC Offset 63..32 ：00007FF6
结构中还出现了 IST 字段。本次实验将其设为0，课程先使用已有的内核栈完成流程，不展开 IST 的其他用法。
代码方面，汇编改为单独的 ASM 文件。第二课去掉了处理函数中的断点和变量赋值，将其简化为：
GetRegister PROC iretq GetRegister ENDP DoInt20 PROC int 20h ret DoInt20 ENDP
这次精简是课程主动限定实验范围：先验证描述符和返回流程。视频说明，继续加回断点、变量访问，会牵涉后续的代码段和页表内容，因此本课没有沿着这些问题展开。把32位函数中的操作原样搬过来，就改变了第二课实际演示的内容。
这里有两次不同的返回：IRETQ 从中断处理代码返回到 INT 20h 后面；随后 RET 再从 DoInt20 返回调用它的C代码。两条指令对应的是不同的进入方式。
同样执行 INT 20h，现在每项占 0x10 字节，所以目标位置变为：
IDT基址 + 0x20 × 0x10 = IDT基址 + 0x200
视频直接使用表达式查看：
dq @idtr+20*10
这里按视频中的十六进制口径计算。不能继续沿用32位实验的 0x100 偏移。
另一个重点是 dq 的显示方式。它显示的每个数仍是8字节，因此两个相邻的数才组成一个16字节门描述符。低地址的8字节在前，高地址的8字节在后；不能照着结构图从上往下直接抄进命令。
填选择子时也重新核对：上一课是 0008，本次x64实验使用 0010。结合三段入口偏移、属性和保留字段，视频构造出的两个8字节数为：
低地址8字节：0EBCEE00001011A0 高地址8字节：0000000000007FF6
按这个顺序写入，再用 dq 读回：
eq @idtr+20*10 0ebcee00001011a0 0000000000007ff6 dq @idtr+20*10
核对时，把两个数重新拆回字段，检查入口地址是否仍是程序打印的值，选择子、属性和 IST 是否与本次构造一致。
完成描述符修改后，第二课同样检查并调整 CR4。画面中的值从 170678 改为 70678，随后读回确认，再继续运行。
这一步与写门描述符是分开的：前者调整本次实验的处理器保护设置，后者决定中断入口。视频两处都进行了读回检查。文中的函数地址、选择子与CR4数值描述的是当次虚拟机实验，不是所有机器都可以照抄的一组固定值。
控制台先前已经输出一次 tmp=0；执行 INT 20h 后，又出现第二次 tmp=0。

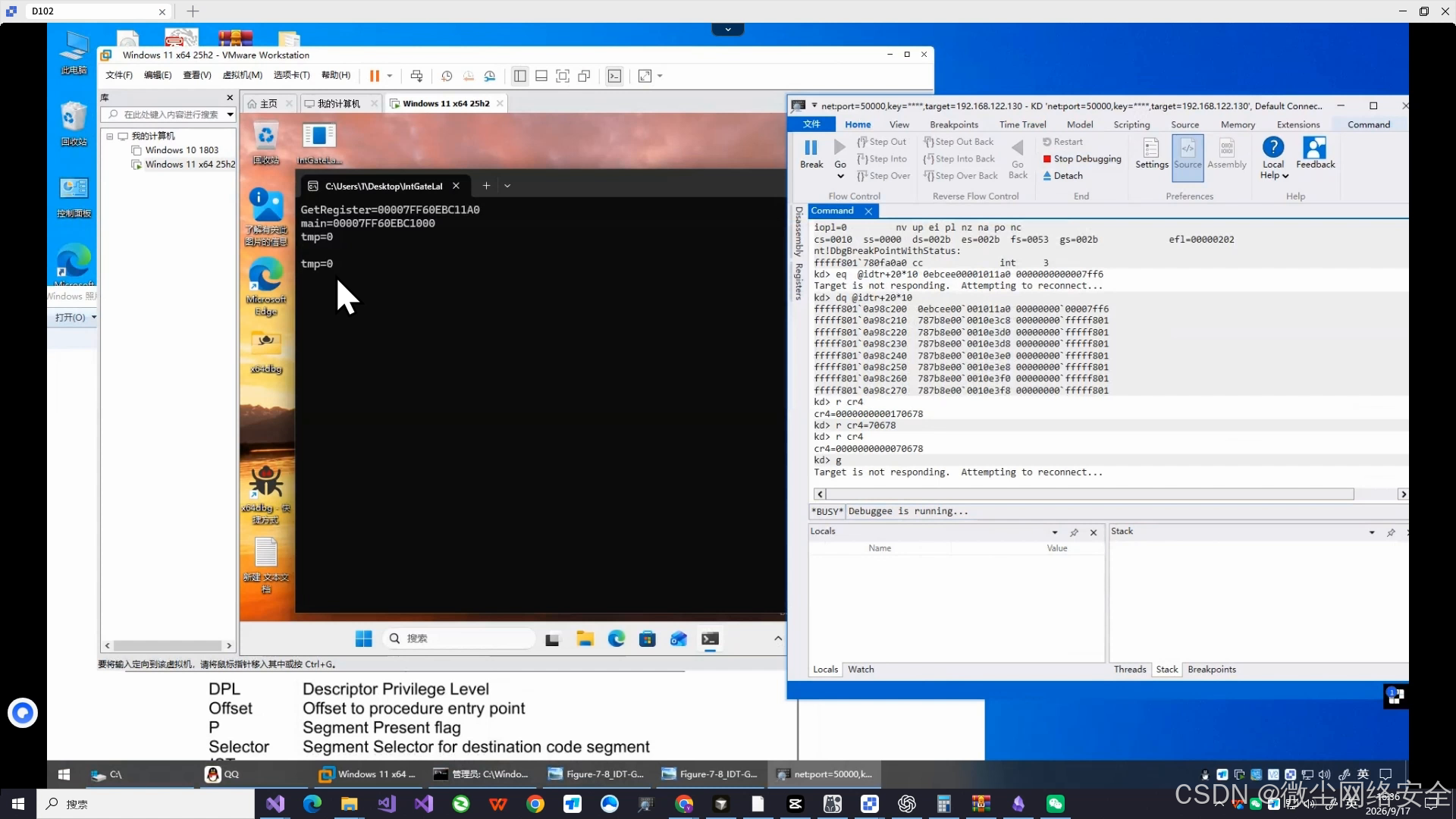

图6：Win11实验结束，描述符读回结果与第二次输出
为什么没有变成1？因为第二课已经去掉变量赋值，处理函数只剩 IRETQ。这次实验观察的是进入之后能否返回、主程序能否继续输出，而不是验证变量被修改。
至此，两课的过程对应起来了：32位课从 INT 3 引出IDT，构造自己的门，再用返回栈解释“怎样回来”；Win11课重新核对16字节结构和读写顺序，用精简代码跑通进入与返回。学习时把编号、表项、函数地址、返回栈逐个对上，才能真正读懂调试器里的这些数值。
